幅相共调制时空编码辐射隐身超表面研究、设计以及系统验证

队名：超原子战队

参赛人员：吕天广、何泽雨、穆亚洁、王梦恬、李欣雨

指导老师：李龙、韩家奇

一、研究背景

在21世纪，隐身技术对于提升雷达的生存能力和工作效能至关重要。天线作为雷达系统的关键组件，其辐射与隐身的一体化设计成为研究重点。传统的隐身方法主要依赖天线罩和吸波材料，但实现辐射与隐身的集成设计仍面临挑战。超表面的出现为这一难题提供了新的解决方案。

为了实现辐射与隐身的综合控制，进而提出了将超表面与天线集成设计的思路。然而，早期的集成结构具有静态特性，不能动态调整。为了解决这个问题，进一步提出了可重构超表面与辐射结构的集成设计，以实现动态雷达截面（RCS）降低。但这些研究中，辐射结构仍不具有动态可调性。

数字可编程相控阵为动态控制辐射和隐身提供了新的可能。它具有不同的位分辨率，无需TR元件即可实现动态波束扫描。然而，将可重构超表面与数字可编程相控阵集成仍面临诸多挑战。目前的研究主要集中在可重构超表面与1-bit 可编程相控阵的集成上，但辐射相位控制受限，且超表面和相控阵工作在不同的频段，无法实现带内动态隐身和交叉极化隐身。

针对这些问题，本设计提出了一种幅相共调制的空时编码辐射隐身超表面,其具有辐射散射一体化与动态可调隐身的优势与特点，为实现雷达通信和动态隐身控制提供了一种新的解决方案。

二、核心技术方法

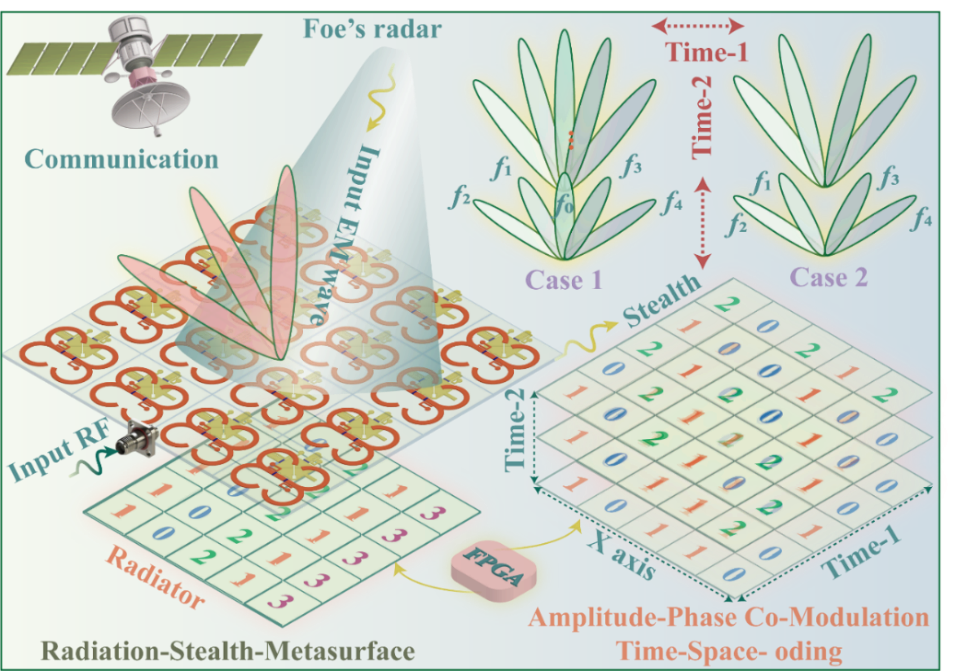

图1.辐射隐身超表面示意图

提出的辐射-隐身超表面原理图如图1所示。超表面单元可分解为辐射和散射两部分。其中散射超表面单元由加载两个PIN二极管的x极化结构和长条型y极化结构组成。用1和0分别表示PIN二极管的ON和OFF状态。PIN二极管状态为00和11时，超表面单元对入射电磁波具有1-bit反射相位调控。改变y极化结构尺寸，可以实现y极化1-bit反射相位调控。当PIN二极管状态为10和01时，可以实现1-bit辐射相位调控。然后在辐射结构后端接入小型化3dB耦合器。通过分别调控超表面单元和3dB耦合器上的PIN二极管，实现了2-bit辐射相位调控。于是，提出的辐射-隐身超表面实现了对辐射和散射的动态、独立的调控。

提出的超表面单元几何模型如图2所示。超表面单元由5个金属层和3个介质基底组成。金属层从上到下分别为辐射-隐身一体化集成结构层（x极化和y极化结构）、x极化辐射-隐身结构直流馈线层、y极化结构和3dB耦合器对应的直流馈线层、金属地和3dB耦合器层。

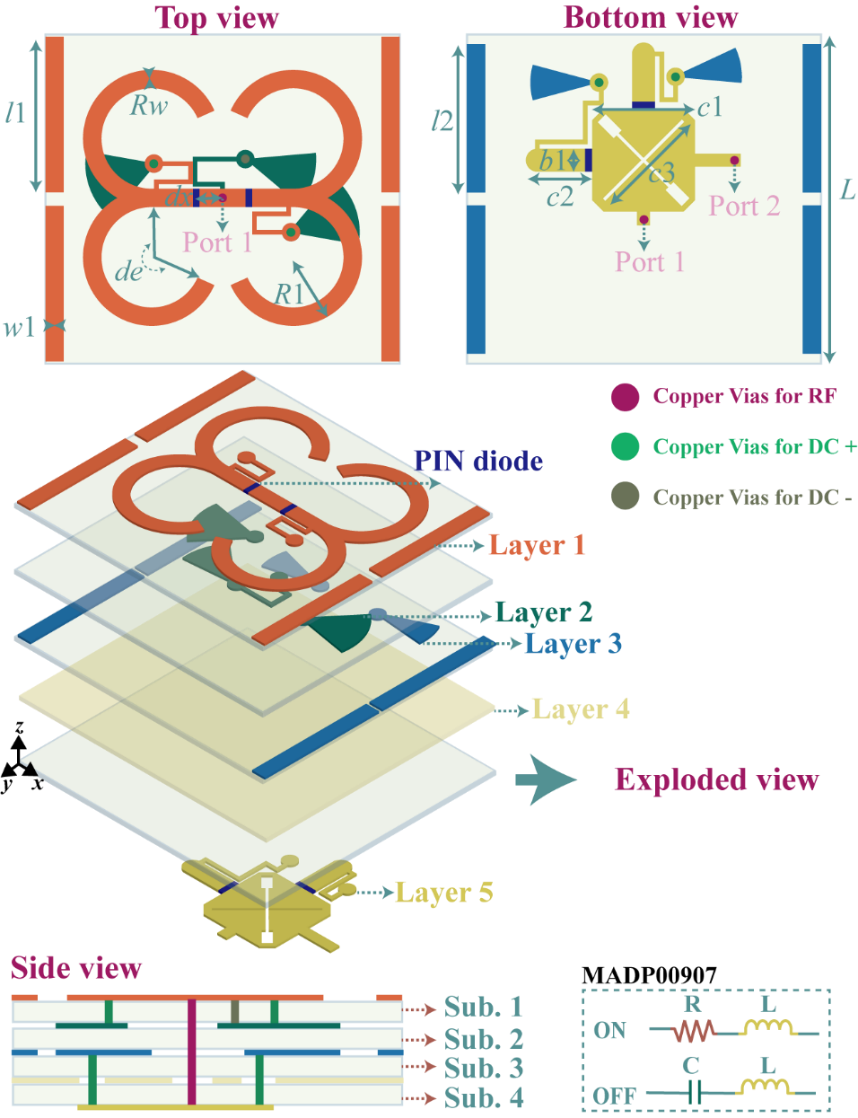

图2.辐射隐身超表面单元

提出的超表面的辐射和散射特性如图3所示。

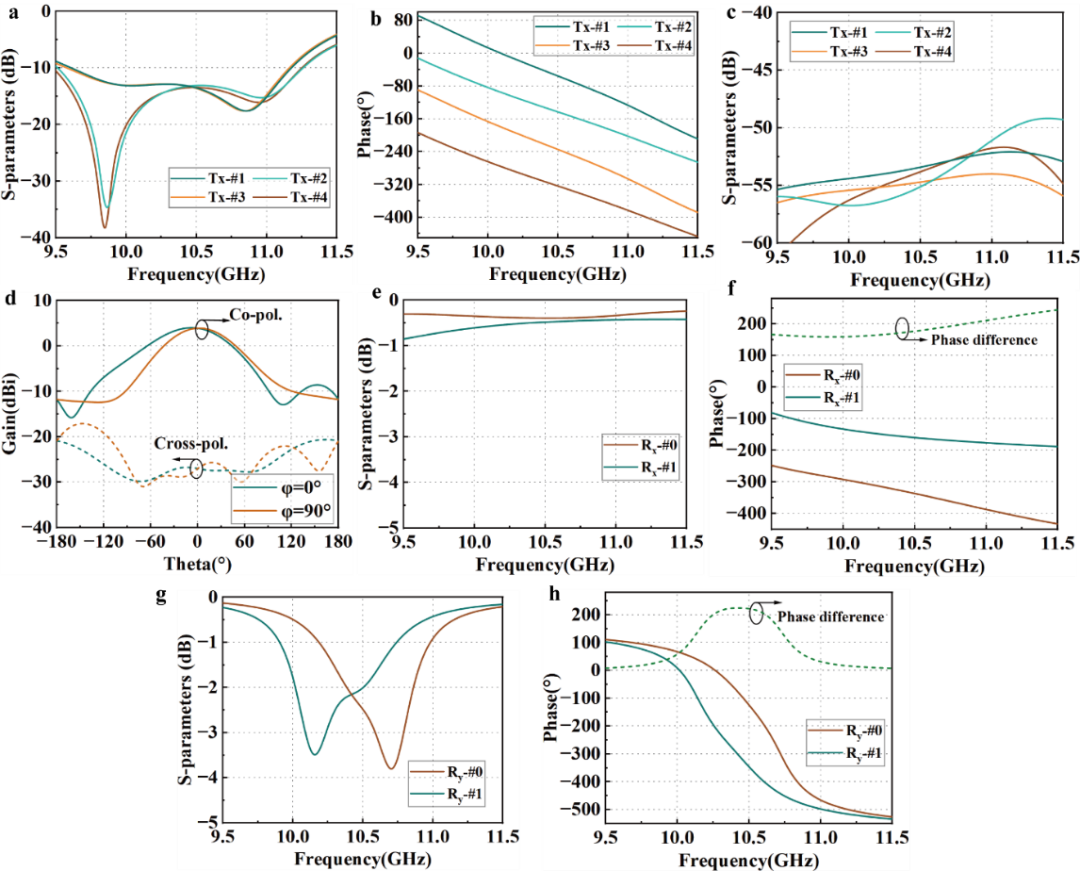

图3.单元的性能。a)x极化辐射模式反射系数，b) 2-bit相位，c) x极化和y极化隔离度，d)辐射模式下的远场方向图。e)x极化散射模式反射系数，f)x极化散射模式下的1-bit相位。g)y极化反射系数，h) y极化1-bit相位。

三、实测结果

制作了12×12辐射隐身超表面，如图4a所示。并且进一步测试了该超表面的辐射和散射性能。

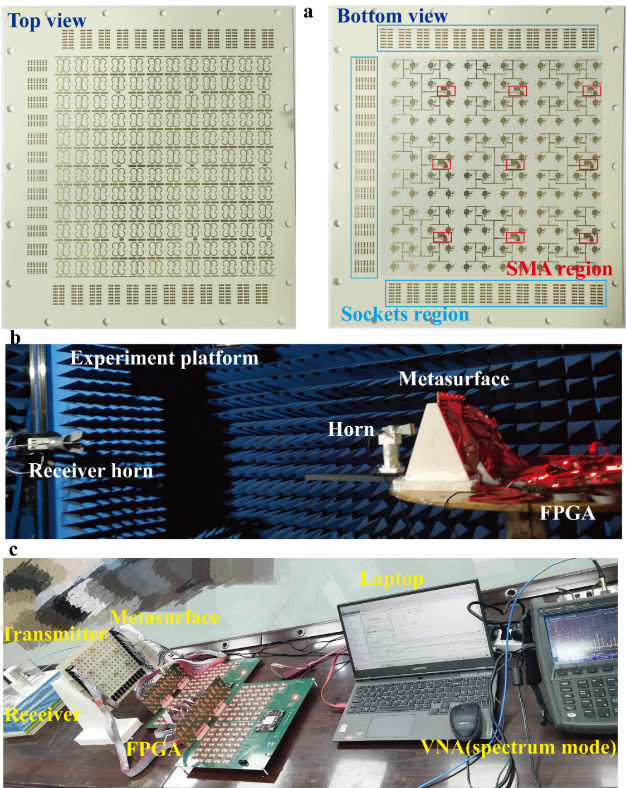

图4.a)制作原型。b)微波暗室测试。c)时空编码实验室设置。

1.辐射特性

通过控制阵列背面每个单元上的3db耦合器，可以实现对辐射单元的2-bit相位控制。这使得二维波束扫描无需TR组件。如图4a所示，阵列共提供9个射频接口。通过使用同轴电缆将9个射频接口连接到1比9功率分配器，测试了阵列的辐射特性。E面和H面测束扫描结果如图5a-f所示。可以观察到，在10.5 GHz时，E面和H面波束扫描范围均为-45°~ 45°。最大增益可达24.21 dBi。10.3 GHz和10.8 GHz的波束扫描特性与10.5 GHz相似。可见，该超表面具有良好的辐射特性。

在如图4b所示的微波暗室中测试超表面在散射模式下的辐射特性。测试得到的E面和H面波束扫描结果如图5g-5I所示。可以观察到，在10.5 GHz时，E面和H面波束扫描范围均为-60°~ 60°，但在±60°处，波束扫描副瓣较大。最大增益为19.28 dBi。10.3 GHz和10.8 GHz的波束扫描特性与10.5 GHz相似。

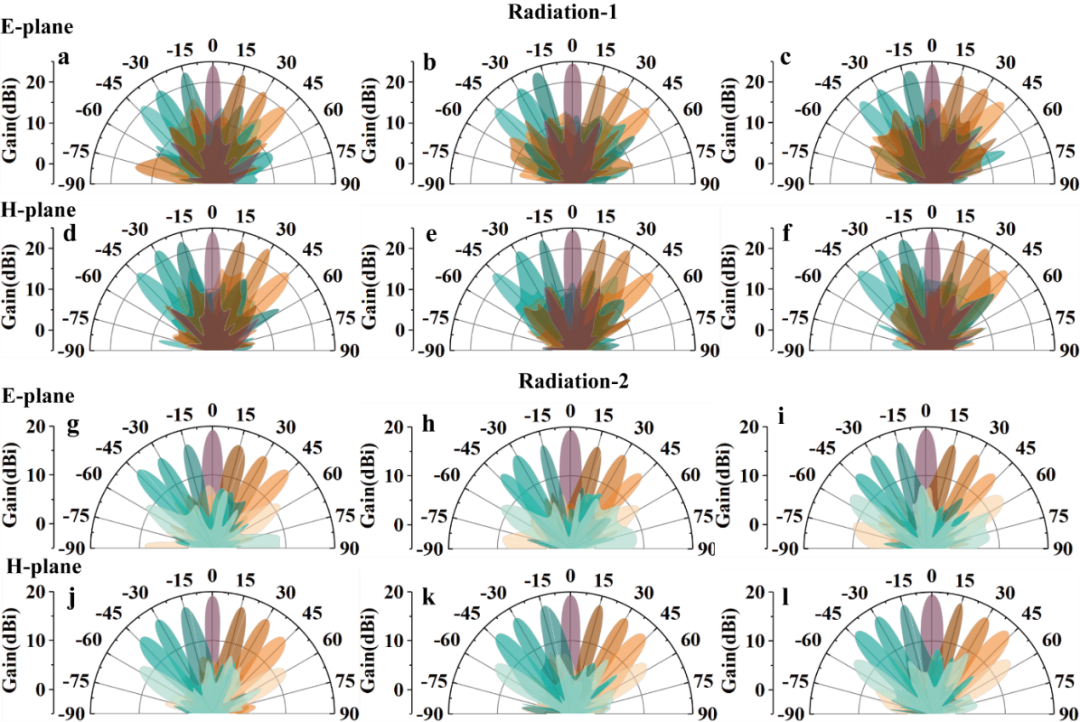

图5.辐射模式下测量阵列波束扫描：a) 10.3 GHz, b) 10.5 GHz, c) 10.8 GHz；d) 10.3 GHz, e) 10.5 GHz, f) 10.8 GHz。在辐射模式下的喇叭激励测量阵列波束扫描：g) 10.3 GHz, h) 10.5 GHz, i) 10.8 GHz     在E平面: j) 10.3 GHz, k) 10.5 GHz, l) 10.8 GHz。

2.空间编码隐身

在微波暗室中测试了12×12超表面的空间编码隐身性。在图4b中接收喇叭的位置放置一个发射喇叭，同时超表面保持在相同位置，用于测试RCS。在x极化测试RCS时，将编码模式调整为棋盘格模式。测试得到的RCS如图6a所示。可以观察到，在y极化平面波下，除了在10.2 GHz时减小到9.2 dB外，RCS减小到-10 dB的带宽约为9.85-11.3 GHz。RCS的最大降幅为-25.52 dB。在x极化平面波下，RCS降至-10 dB的带宽约为9.55 ~ 11.04 GHz。当x极化上的超表面处于吸收模式时，RCS降至-10 dB的带宽约为9.76 ~ 10.83 GHz。

3.时空编码隐身

如图4c所示，测试了超表面的时空编码特性。实验装置由接收/发射喇叭、超表面阵列、FPGA控制板、用于控制的笔记本电脑和矢量网络分析仪组成。发射喇叭连接信号源，接收喇叭连接矢量网络分析仪。采用矢量网络分析仪的频谱分析方式接收元表面反射的频谱信号。喇叭与超表面的距离为0.5 m，信号源发射功率为5dbm。将优化后的时间编码矩阵加载到FPGA中，如图6b所示。

将相同尺寸的金属板在相同的实验装置中进行测试。金属板的功率为-34 dBm。与金属板相比，超表面阵列的反射功率最大降低了23.2 dBm。图6c测试了在不同频率下进行空时编码的超表面反射功率。可以观察到，与金属板相比，在9.7-10.6 GHz范围内RCS降低了约10 dB。

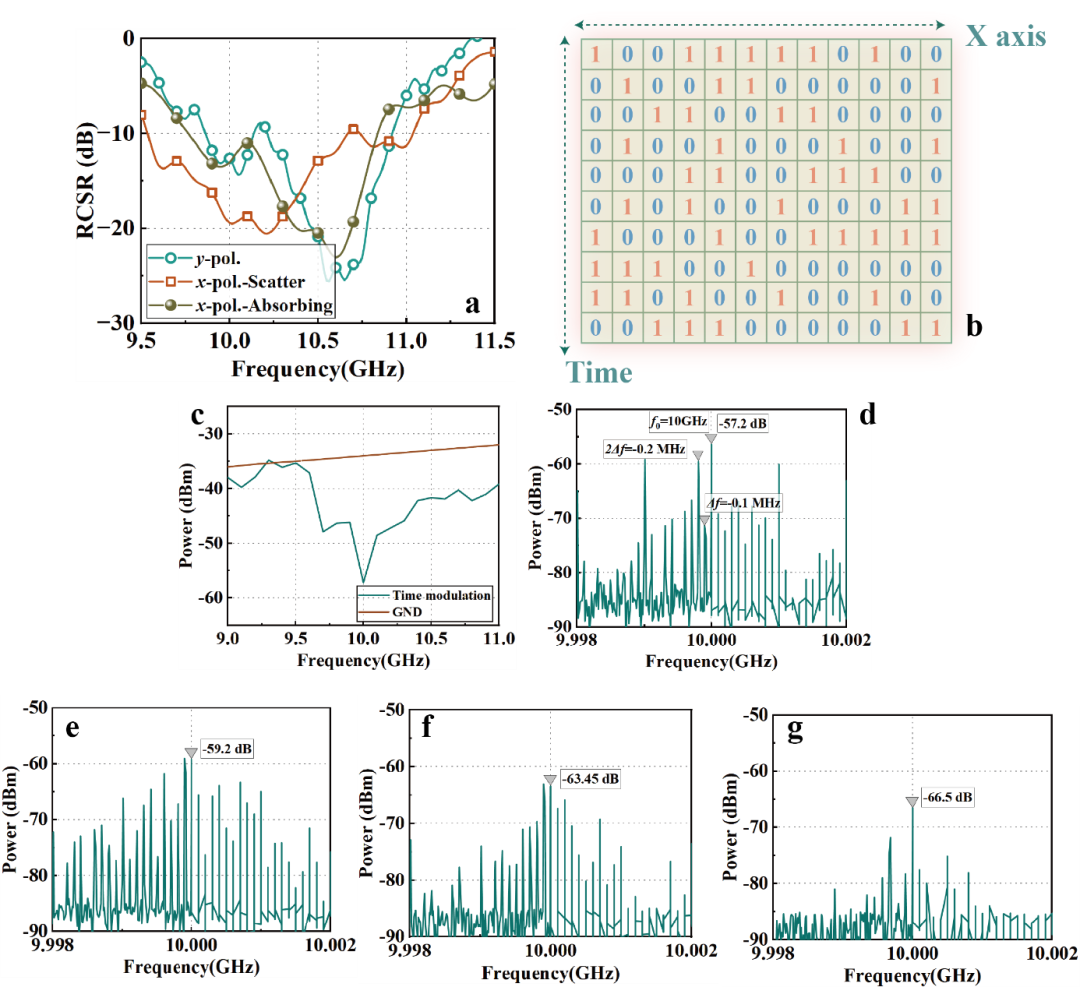

图6.a)时空编码与天线吸收实现的RCS减缩。b)时间编码序列。c)时空编码的RCS减缩效果。频谱图d)辐射单元比例0%。e) 辐射单元比例30%, f) 辐射单元比例50%和g) 辐射单元比例70%。

4.幅相共调时空编码隐身

在图6b所示的时间编码序列下，阵列中一部分超表面切换为辐射模式时的频谱如图6d-g所示。阵列中不同辐射超表面比例（0%、30%、50%和70%）下的基频功率分别为-57.2 dBm、-59.2 dBm、-63.45 dBm和-66.5 dBm。通过幅相共调制时空编码，不仅基频功率分散到不同的谐波频率上，而且谐波功率随着辐射单元数的增加而减小。因此，幅相共调制空时编码方法可以有效降低超表面的RCS，实现高性能隐身能力。此外，幅相共调制空时编码方法也适合干扰，导致反射信号频率和幅度不同，使雷达难以识别目标。

四、结语

本文提出了一种具有时空振幅编码的辐射隐身超表面。超表面具有2-bit的辐射相位和1-bit的散射相位。在散射模式下，通过对反射相位进行时间调制，将中心频率处的功率转换为不同空间的谐波，从而降低RCS，实现隐身。此外，通过在交叉极化中以棋盘状排列超表面，使功率在空间上分布到不同的空间，进一步降低了RCS。在辐射模式下，不需要TR元件，通过2-bit相位调制即可实现二维波束扫描。此外，通过联合调制辐射和散射模式，可以实现幅相共调制的空时编码隐身特性。这允许不同的谐波功率随着时间的推移而减少。此外，辐射散射联合调制还可以使高次谐波的功率最大化，同时使基波最小，甚至消除基波。幅相共调制空时编码提高了超表面的伪装隐身能力，对提高装备的生存能力具有重要意义。最后制作了12×12原型机，验证了超表面的辐射和隐身特性。

通过将辐射与隐身设计相结合，实现了数字编码多功能超表面。辐射隐身超表面能够适应多种应用需求，在通信、雷达等领域具有广泛的应用潜力。辐射隐身超表面通过在单一平面结构上实现多种功能，降低了系统的复杂性和成本。可根据不同的工作环境和应用需求进行动态调整和实时优化。这种适应性和灵活性使超表面能够应对不同的电磁干扰和环境变化，从而提高系统性能和效率。
